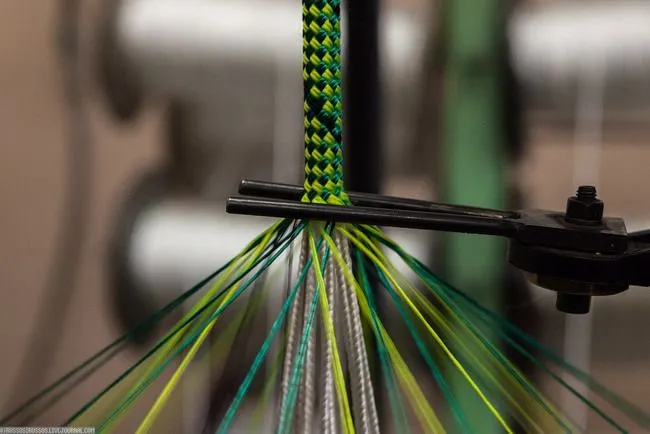

Полипропиленовые канаты

Канаты не впитывают влагу и, в связи с этим не меняют разрывной нагрузки и линейной плотности при эксплуатации в водной среде.

При температуре 60, 80 и 100°С снижение разрывной нагрузки соответственно составляет 10... 15, 20 и 45%. Низкие температуры почти не оказывают влияния на эти свойства канатов. Температура плавления каната 165°С и самопроизвольного воспламенения 43 8°С.

Канаты устойчивы к воздействию кислот, щелочей и масел нечувствительны к отбеливающим средствам и большинству промышленных растворителей.

Эти канаты в сухом состоянии имеют самый высокий коэффициент трения среди синтетических канатов (для стальных барабанов - 0,13...0,3). При намокании канатов коэффициент трения снижается более чем в 2 раза, колебания коэффициента трения снижаются более чем в 2 раза, колебания коэффициента трения при заданной нагрузке в мокром или сухом состоянии достигают 50%. Вследствие этого канаты работают на барабанах со срывами, * сопровождающимися уменьшением нагрузки рабочего гонца на 25...35%.

Полипропиленовые канаты используются в различных областях народного хозяйства. Положительная плавучесть во многом определяет их целевое назначение - использование в качестве швартовов или бросательных' концов. Относительное разрывное удлинение полипропиленовых канатов приблизительно равно 36%. После многократного нагружения (120 раз до 70% разрывной нагрузки) относительное разрывное удлинение составляет приблизительно 16%.

Неокрашенные или окрашенные в светлые цвета полипропиленовые канаты являются светостойкими весьма условно. Считается, что без необходимой добавки светостабилизаторов и ингибиторов применять их во флоте нельзя. Полипропилен с добавкой сажи очень устойчив к действию света и атмосферных условий и продолжительное время почти не теряет прочности.
